機箱內部散熱

散熱效果：

圖一： 壓電平面風扇可有效控制核心器件的溫升，從66℃改善至27℃。

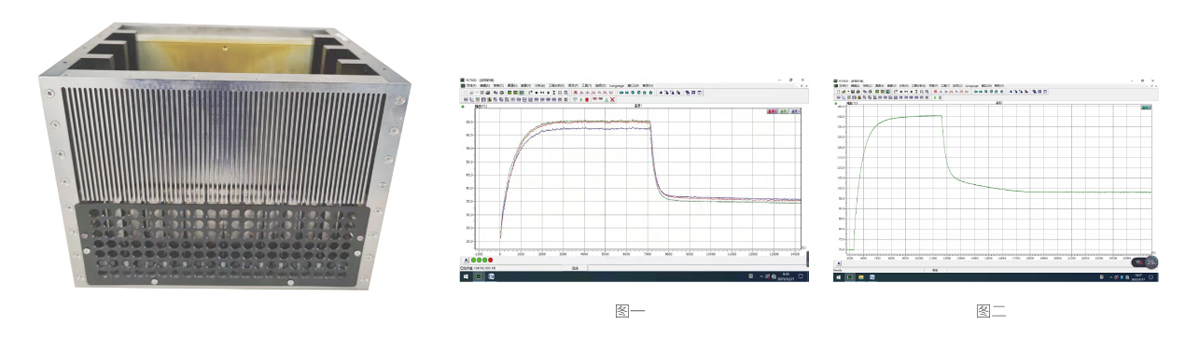

圖二： 環境溫度70℃，機箱內部器件發熱功率70W滿功率運行，器件溫度升至136℃，打開壓電平面風扇（ 型號為YDFS-J12Z10 ），器件溫度降至97℃。

---

中間通道散熱

散熱效果：

某機載設備采用中間獨立風道的散熱方式， 熱功耗為215W，環溫65℃，芯片溫度116°C。 風扇開啟后，芯片最高溫度降至97℃，溫升僅為32℃。

---

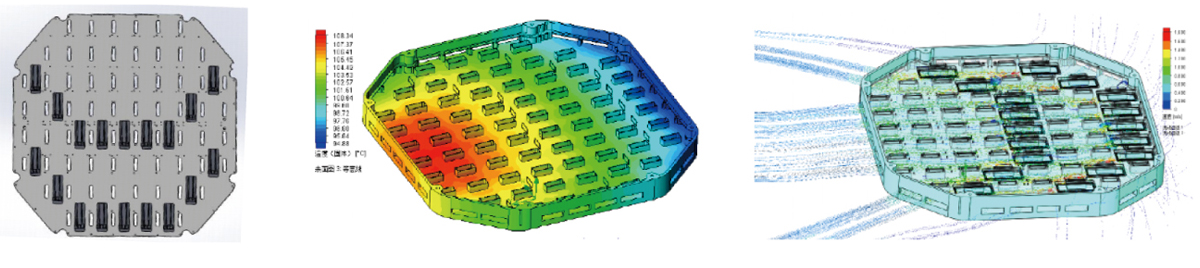

復雜結構多組風扇布置

散熱效果：

散熱效果：某雷達設備采用多組壓電平面風扇分布式布置，熱功耗為272W。 環溫70℃，未開風扇前芯片溫度為115℃，開啟風扇后芯片最高溫度降至82℃。

---

小型電子產品內部散熱

散熱效果：

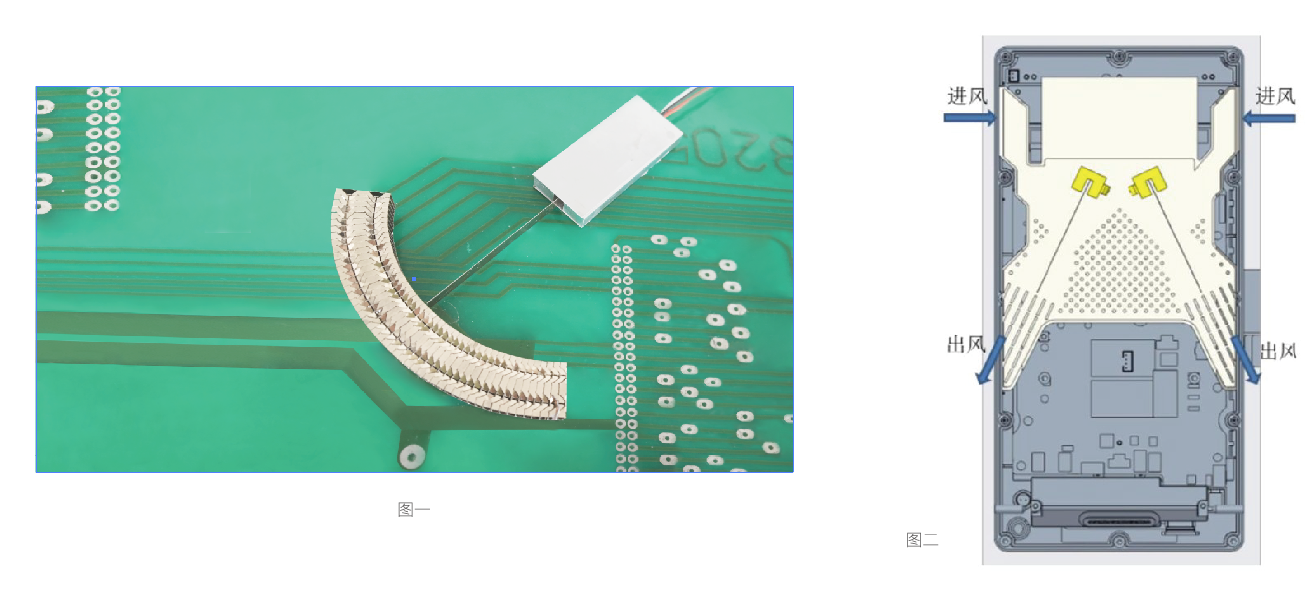

圖一：壓電平面風扇采用單葉片設計，結構緊湊簡單，風扇開啟后，關鍵器件溫度由80℃降至54℃。

圖二：整機的器件可靠性和外殼熱用戶體驗都得到了大幅的提升。 關鍵器件的溫升降低了3-7℃左右，同時塑料外殼最熱處溫升僅13.7℃。

---

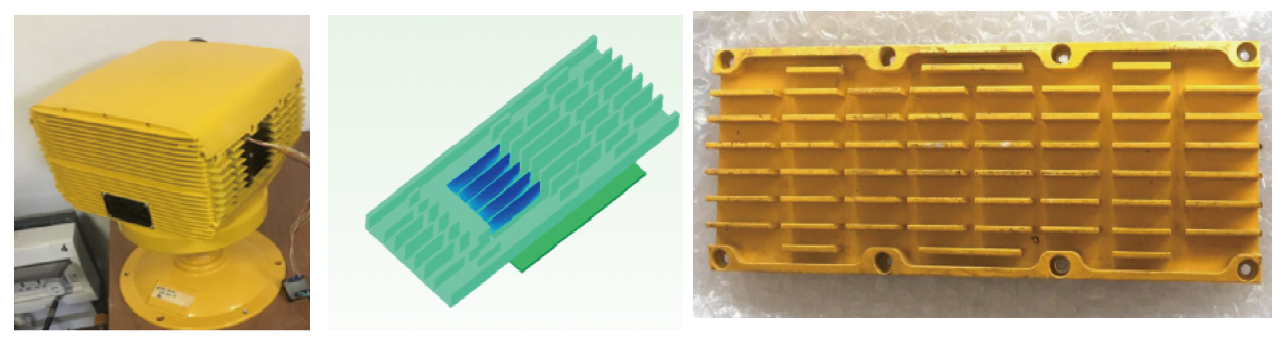

全天候室外環境

散熱效果：

功耗50W，在60℃高溫環境工作期間,溫度可降8~12℃。 無需任何防護，長期于室外高溫、高濕、淋雨、鹽霧、沙塵等各種天氣條件工作，性能不受任何影響。
